Présentation du produit

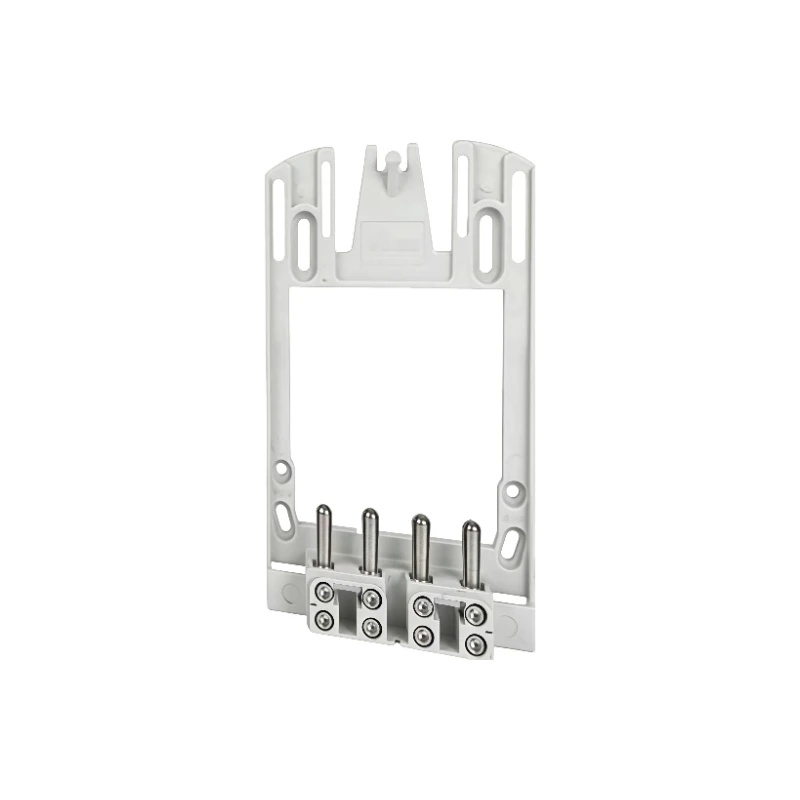

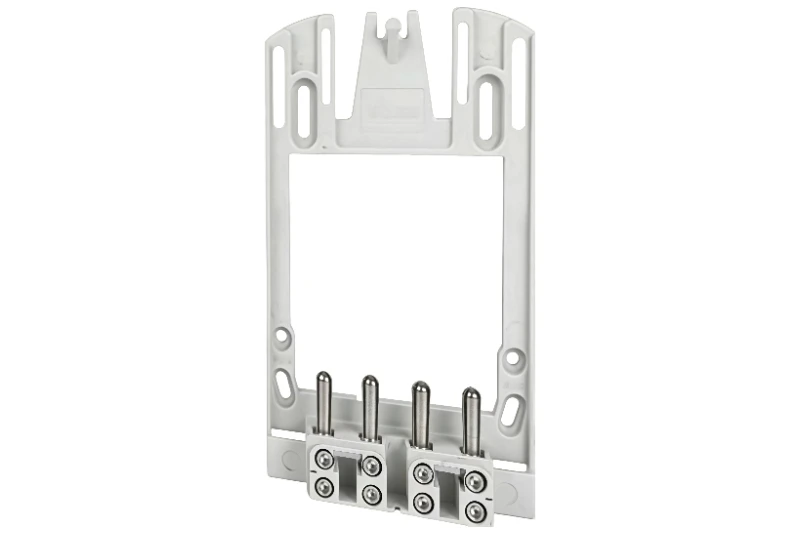

Notre connecteur de compteur anti-interférences monophasé-60 A est un composant spécialisé conçu pour les systèmes de mesure monophasés résidentiels-, offrant une connexion sécurisée et sans interférence-entre les compteurs monophasés-et l'alimentation électrique. Ce connecteur est conçu pour empêcher tout accès non autorisé, toute altération et toute interférence électromagnétique, garantissant ainsi des lectures précises des compteurs et la conformité aux réglementations des services publics.
Principales différences par rapport aux connecteurs-triphasés
| Fonctionnalité | Connecteur monophasé-anti-interférence | Connecteur triphasé-anti-interférence |
| Application | Comptage résidentiel-monophasé | Comptage triphasé commercial/industriel- |
| Courant nominal | 60 A, adapté à la plupart des charges résidentielles | 60A/80A/100A, adapté aux charges commerciales/industrielles plus élevées |
| Nombre de pôles | 2 pôles (phase + neutre) | 4 pôles (3 phases + neutre) |
| Taille | Compact, conçu pour les boîtiers de compteurs résidentiels | Plus grand, conçu pour les boîtiers de compteurs commerciaux |
| Fonction clé | Empêche la falsification et les interférences dans les systèmes résidentiels | Empêche la falsification et les interférences dans les systèmes triphasés- |
Principe anti-interférence et anti-altération
La fonction « Anti-interférences » de ce connecteur fait référence à sa conception spécialisée qui supprime les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI) qui peuvent perturber la précision des compteurs intelligents monophasés-. De plus, il intègre une conception physique anti-inviolabilité qui empêche toute déconnexion ou modification non autorisée du câblage du compteur, avec-des fonctionnalités de sécurité intégrées qui alertent les sociétés de services publics de toute tentative de contournement ou de falsification de la connexion du compteur.
La conception à clé du connecteur garantit qu'il ne peut être connecté que dans le bon sens, évitant ainsi les connexions à polarité inversée et les erreurs de câblage. Le boîtier scellé empêche également l'accès aux bornes sous tension, éliminant ainsi le risque de câblage non autorisé et de vol d'électricité.
Spécifications techniques de base
Courant nominal : 60 A en service continu
Tension nominale : 230 V CA, monophasé-
Résistance de contact : < 0,8 mΩ, garantissant une mesure précise du courant
Force d'insertion/d'extraction : force d'insertion < 200 N, force d'extraction > 50 N, garantissant une connexion sécurisée et résistante aux vibrations-
Durée de vie électrique : > 10 000 cycles d'insertion/extraction, offrant une durabilité à long-terme
Élévation de température : < 40 K au courant nominal, garantissant des performances stables sous charge continue
Résistance d'isolation : > 100 MΩ à 500 V CC
Tension de tenue diélectrique : 2 kV AC pendant 1 minute
Matériau et construction
Composants conducteurs
Cuivre électrolytique de haute-pureté avec étamage, offrant une excellente conductivité et résistance à la corrosion
Boîtier d'isolation
Matériau PC ignifuge-avec classement UL94-V0, offrant une sécurité incendie et une isolation électrique supérieures
Protection contre la pénétration
IP54, protection contre la poussière et les projections d'eau dans les coffrets de compteurs résidentiels
Fonctionnalités anti--altération
-scellés de sécurité intégrés et conception à clé pour empêcher tout accès non autorisé
Directives d'installation
Assurez-vous que le boîtier de compteur résidentiel est hors tension-et que toute l'alimentation est coupée avant l'installation.
Alignez le connecteur avec les bornes du compteur monophasé-, en vous assurant que la conception à clé est correctement orientée, et appuyez fermement pour créer une connexion enfichable-sécurisée.
Fixez le connecteur au boîtier du compteur à l’aide des vis de montage fournies.
Connectez les câbles d'alimentation principaux aux bornes d'entrée du connecteur, en suivant l'étiquetage des phases et du neutre.
Serrez toutes les vis au couple recommandé et appliquez des sceaux de sécurité sur les trous de sécurité -si nécessaire.
Vérifiez que toutes les connexions sont sécurisées et que le compteur indique correctement avant de rétablir le courant.
