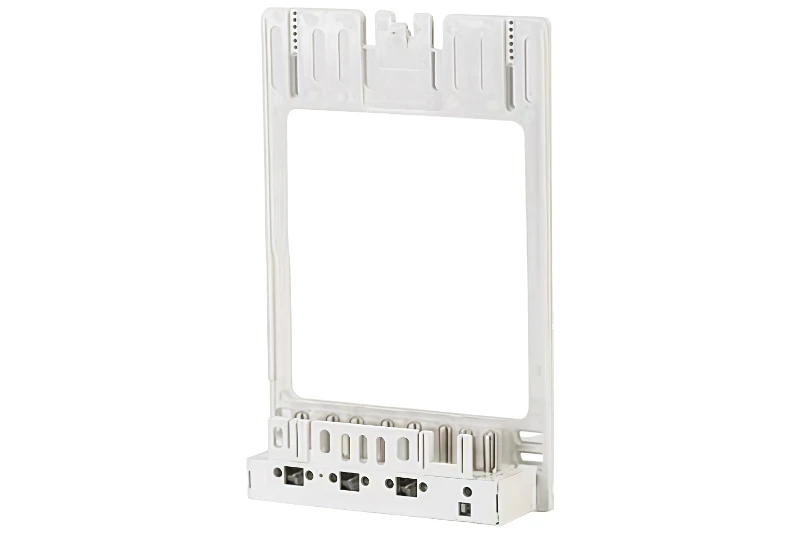

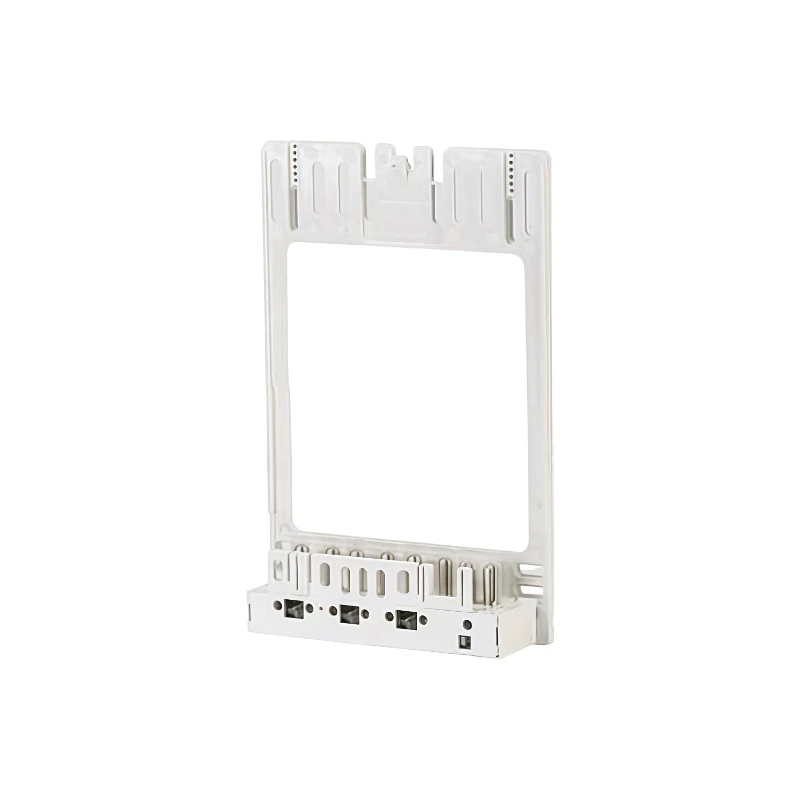

Présentation du produit

Mettez un variateur de fréquence sur la même alimentation qu'un compteur triphasé-et le compteur cesse de lire un signal propre. Le bruit de commutation conduit le long de la ligne atteint le contact de mesure et se manifeste sous forme de dérive, de comptages qui ne se concilient pas et d'une liaison de communication qui s'interrompt. Le connecteur d'interférence triphasé 80A est construit de telle sorte que le bruit rencontre une barrière au niveau du contact plutôt qu'au niveau du compteur.

Chaque contact de phase se trouve dans sa propre chambre de blindage, formée dans le corps plutôt que ajoutée à celui-ci, de sorte qu'il n'y a pas de face métallique ouverte sur le chemin de mesure sur laquelle un champ parasite pourrait se coupler. La paroi de la chambre, le clavetage et les points d'étanchéité constituent la barrière. La charge, la tension et la plage de conducteurs sont indiquées dans le tableau ci-dessous.

Spécifications techniques

Les lignes ci-dessous correspondent aux chiffres publiés de ce modèle. Les lignes marquées d'un astérisque sont celles pour lesquelles aucune valeur n'est citée.

Paramètre	Spécification
Fonction	Connecteur de mesure triphasé-avec une chambre de blindage autour de chaque phase, pour les alimentations de compteur partageant un panneau avec des variateurs et autres équipements de commutation
Configuration	Triphasé + neutre, 4 pôles
Courant nominal	80 A en continu
Tension nominale	380 V / 400 V CA
Augmentation de la température	En dessous de 45 K à 80 A
Base de charge	80 A évalue le connecteur, pas la charge. Cette gamme dimensionne le modèle 80 A pour des alimentations triphasées-d'environ 15 à 25 kW ; envoyez le programme du panneau et nous confirmons la taille par rapport à celui-ci
Résistance des contacts	0,5 mΩ maximum, initial
Gamme de conducteurs	Cuivre 4–25 mm², collier à vis. Une plage de serrage, pas une valeur nominale de courant-par taille
Contacts	Alliage de cuivre-étamé ; épaisseur de plaque définie sur votre dessin
Logement	Polycarbonate ignifuge-, UL94 V-0
Barrière d'interférence	Une chambre de blindage autour de chaque phase, formée dans le corps, avec des points de détrompage et d'étanchéité polarisés. La même architecture de filtrage triphasée-est publiée sur les tailles 60 A, 80 A et 100 A de cette gamme.
Tension de tenue	AC 2000 V pendant 1 minute, pas de panne ni de contournement
Tenue aux impulsions, Uimp	6 kV, onde 1,2/50 µs
Résistance d'isolation	100 MΩ minimum à 500 V CC
Norme de produit	CEI 60947-7-1
* Atténuation du filtre	Aucune courbe de perte d'insertion, aucune bande de fréquence et aucune norme de filtre ne sont publiées. Envoyez la norme à laquelle vous testez et la bande d'intérêt et nous vous renverrons les données de filtre pour la configuration dont vous avez besoin.
* Rétention des contacts	Insertion 45 N par pôle maximum et extraction 30 N par pôle minimum au premier montage sur 100 cycles d'accouplement - nous demander les chiffres pour cette taille
* Interface du compteur	Envoyez le modèle de compteur et le modèle de terminal auquel vous construisez et nous vous renverrons le dispositif de montage et l'ajustement correspondant.
Personnalisation	Disposition du blindage, appel du placage-, marquage des phases et marquage produit sur votre dessin ; OEM et ODM disponibles
Contrôle de qualité	Résistance de contact, résistance d'isolement et tenue diélectrique vérifiées sur chaque unité
Quantité minimale de commande	5 000 pièces par taille telle que publiée pour cette gamme ; quantités d'essai négociables pour un premier projet
Délai de mise en œuvre	7 à 10 jours standard ; 15 à 20 jours sur mesure
Garantie de qualité	12 à 24 mois à compter de la date d'expédition
Norme de fabrication	Système de gestion de la qualité ISO 9001
Conditionnement	Emballage standard d'exportation
Ports de livraison	Port de Ningbo/Port de Shanghai
Rendement du devis	Dans les 24 heures suivant la réception du dessin

Avantages principaux

Quatre éléments déterminent si une alimentation de mesure reste précise dans une armoire remplie de variateurs.

Le bruit rencontre la barrière avant de rencontrer le compteur

La chambre entoure le contact là où le bruit pourrait autrement s'infiltrer, de sorte que les bords de commutation atteignent l'isolation en premier.

Un joint qui maintient sa résistance à 80 A

Le placage en étain maintient les faces exemptes du film d'oxyde que le laiton nu accumule, et la limite de montée de 45 K empêche le joint de ramper vers le haut.

Espacement des phases fixé dans le moulage

Les parois de la chambre définissent la distance de phase dans l'outil, la même sur chaque unité ; les barres ouvertes laissent le soin à l'installateur.

Clé et scellable, pour que l'accès laisse une trace

Les points d'insertion et d'étanchéité polarisés signifient qu'une phase inversée ou un couvercle ouvert apparaît lors de l'inspection.

Connecteur d'interférence blindé vs borne à barre en laiton ouverte

La plupart des armoires de comptage font toujours passer l'alimentation triphasée-sur une barre en laiton nue. Placez cette barre à côté de ce connecteur et les différences importantes sont celles qu'un inspecteur trouvera.

Quels changements	Ce connecteur d'interférence blindé	Terminal de barre ouvert traditionnel en laiton
Boîtier de contact	Chaque contact de phase se trouve dans sa propre chambre de blindage, formée dans le corps	Les visages en direct sont ouverts à l'air du cabinet
Chemin pour le bruit conduit	La paroi de la chambre constitue la barrière, de sorte que le bruit de transmission rencontre l'isolation avant de rencontrer le contact.	Rien ne se trouve entre les fronts de commutation de la ligne et le contact de mesure
Accès à la sonde et au contournement	Le clavier polarisé et le corps fermé ne laissent aucun visage vivant à atteindre	Une sonde ou un fil de dérivation atterrit directement sur la barre
Espacement des phases	Fixé par les murs de la chambre, le même sur chaque unité	Défini par la façon dont l'installateur a espacé les barres
Contacter les visages	Alliage de cuivre-étamé, plaqué selon votre demande-	Laiton nu, formation d'un film d'oxyde entre les visites
Preuve d'altération	Les points d'étanchéité prennent un sceau utilitaire et se brisent lorsque le couvercle est ouvert	Une barre peut être refaite-sans laisser de trace
Résistance dans le temps	La résistance du joint est fixe lorsque la terminaison est serrée	Glisse vers le haut avec le film d'oxyde et à chaque serrage-

Processus de production professionnel

Cinq opérations, et la dernière est enregistrée par rapport au lot.

La barre d’alliage de cuivre est vérifiée par rapport à son certificat d’usine avant d’être mise sous presse.

Les contacts sont estampés sur le dessin et la poutre à ressort est mesurée avant le placage.

L'étamage s'effectue par lots, l'épaisseur du revêtement étant échantillonnée et enregistrée.

La chambre et le détrompage sont formés avec le corps, moulé selon la légende UL94 V-0.

Chaque unité est testée en routine : résistance de contact, résistance d'isolement à 500 V DC et tenue à 2 kV AC pendant une minute.

Options de matériaux et de traitement de surface

Deux appels à régler avant la découpe de l'outillage.

Étain sur alliage de cuivre, à votre épaisseur

Le placage en étain maintient les faces de contact exemptes du film d'oxyde que le laiton nu accumule ; l'alliage porte le courant et le placage porte le joint. L'épaisseur de la plaque est un appel-sur le dessin, alors nommez-la et le placage y parviendra.

-Polycarbonate ignifuge avec barrière dans le moulage

Le boîtier est en polycarbonate classé UL94 V-0, et la barrière entre les phases fait partie du moulage plutôt que d'une pièce ajoutée lors de l'assemblage. UL94 V-0 décrit uniquement la propagation des flammes ; aucun test de toxicité des fumées n'est publié pour ce logement.

Scénarios d'application

Trois endroits où ce connecteur est spécifié, tous occupés électriquement.

Constructeurs de compteurs triphasés-et ateliers de panneaux de compteurs

Adapté aux compteurs 80 A destinés aux sites commerciaux et industriels légers qui transportent également des variateurs.

Centres de contrôle de moteurs et armoires d'entraînement

Les compteurs se branchent à l'intérieur d'un MCC, où chaque démarrage de moteur place un front de commutation sur le jeu de barres lu par le compteur.

Chargement des véhicules électriques, onduleurs et aliments agricoles

Les points de charge de 11 à 22 kW, les sorties de l'onduleur et les stations de pompage - charges dont les propres composants électroniques génèrent le bruit dont le compteur doit être protégé.

Foire aux questions

Q : Que fait ce connecteur qu'un bornier ordinaire ne fait pas ?

R : Il enferme chaque contact de phase dans sa propre chambre de blindage, de sorte que le bruit à haute fréquence-des variateurs et des démarreurs de moteur rencontre l'isolation avant d'atteindre le contact de mesure.

Q : Quelle atténuation le filtre intégré-offre-t-il ?

R : Nous ne publions aucun chiffre d'atténuation pour ce modèle - pas de courbe de perte d'insertion, pas de bande de fréquence et pas de norme de filtre. Si votre appel d'offres en demande un, envoyez le standard et la bande et nous vous renverrons les données du filtre pour la configuration.

Q : Pour quelle charge la taille 80 A doit-elle être choisie ?

R : Cette gamme la dimensionne pour des alimentations d'environ 15 à 25 kW, entre le modèle 60 A ci-dessous et le modèle 100 A ci-dessus. Envoyez le planning des panneaux et nous vous confirmerons la taille.

Q : Quel placage les contacts peuvent-ils porter ?

R : L’alliage d’étain sur cuivre est standard et l’épaisseur de la plaque est définie sur votre dessin, alors nommez l’épaisseur dont vous avez besoin.

Q : Le connecteur peut-il être construit selon notre dessin et dans quel délai un devis ?

R : La disposition du blindage, le marquage des phases, l'appel du placage-et la marque sont tous associés à votre dessin selon les termes OEM ou ODM ; le minimum publié est de 5 000 pièces par taille, avec des quantités d'essai négociables. Les articles standards sont expédiés sous 7 à 10 jours et les versions personnalisées sous 15 à 20 jours, avec une garantie de 12 à 24 mois, et le devis revient dans les 24 heures.
